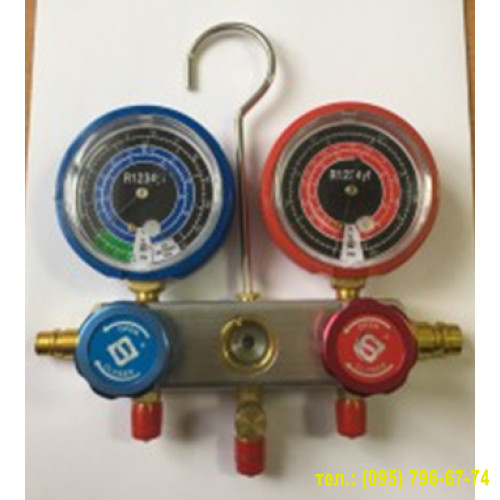

Основні компоненти та їх призначення

• Два манометри: Колектор має два манометри, які зазвичай відрізняються кольорами: один для низького тиску (синій) і один для високого тиску (червоний). Вони вимірюють тиск у різних частинах системи (всмоктування та нагнітання). Шкали манометрів адаптовані до фізичних властивостей холодоагенту R1234yf.

• Два вентилі: Зазвичай це крани, які дозволяють регулювати потоки газу. Один вентиль контролює порт низького тиску, а інший — високого. Вони використовуються для відкривання та закривання магістралей під час вакуумування чи заправки системи.

• Три порти: Колектор має три з'єднання. Зазвичай, вони позначені: низький тиск (синій), високий тиск (червоний) та центральний порт (жовтий). Останній порт використовується для підключення вакуумного насоса або балона з холодоагентом.

• Оглядове скло: Це невелика прозора вставка на корпусі колектора. Вона дає змогу візуально контролювати стан холодоагенту, наприклад, виявляти наявність бульбашок повітря або вологи в системі, що є важливим індикатором її стану.

Особливості для R1234yf

• Сумісність: Інструмент розроблений із матеріалів, які стійкі до впливу холодоагенту R1234yf. Це важливо, оскільки деякі компоненти можуть бути агресивними до певних матеріалів.

• Спеціальні з'єднання: У зв'язку з екологічними стандартами та вимогами безпеки, порти для холодоагенту R1234yf зазвичай мають унікальні конструкції, щоб запобігти їх випадковому підключенню до систем, призначених для інших холодоагентів, наприклад, R134a.
